HP:

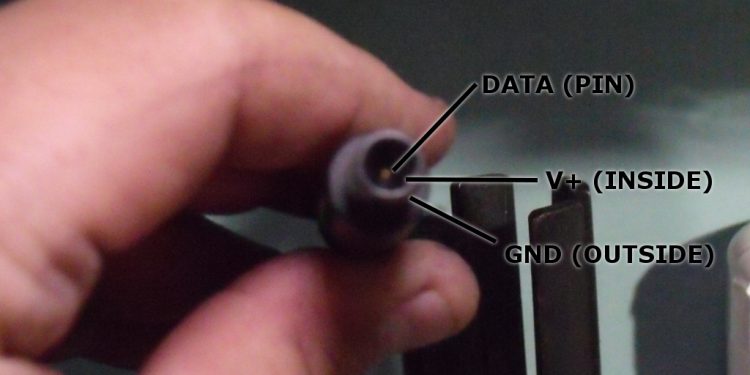

Đầu nguồn Hp-Compaq này cần một mức điện áp khoảng 5v xuất ra tại vị trí của cây kim trong jack nguồn để đưa vào mainboard, đường điện áp 5v này có nhiệm vụ đưa vào một linh kiện Opamp nhằm mở cho nguồn 18,5v vào mainboard.
Như vậy mục đích của tôi bây giờ là từ 2 đường điện áp của nguồn đa năng đưa ra là 18.5v và Mass, tôi sẽ biến đổi thành 3 đường có các mức áp là 18.5v, 5v và Mass đưa vào cho 3 đầu dây của jack nguồn, trong đó 5v đưa vào cây kim. Bạn mắc một mạch regu điện áp nhỏ sau đây vào đầu nguồn để chia tách điện áp ra.
Điện trở có giá trị khoảng 470k làm nhiệm vụ hạn dòng, tiếp đến là một diode zener làm nhiệm vụ ghim áp, ở đây chúng ta cần ghim một mức áp khoảng từ 5-6v là được. Vì mạch khá đơn giản nên chúng ta có thể hàn trực tiếp vào đầu dây nguồn luôn. Ở đây tôi hàn thêm một jack nguồn 3li nữa để có thể thuận tiện hơn trong công việc.
Dell:
Dell Kim thì dùng 1 IC 3 chân DS2501 hoặc DS2502
